氧化锌_压敏电阻_JNR14D201K-柏雅电子

类别:压敏电阻   yamindianzu

型号:JNR14D201K

材质:环氧树脂

重量:电压200V

尺寸:直径14mm

颜色:兰色

地址: 中国 广东 东莞市东坑镇骏达中路25号

联系电话:
15992727963
  • 产品简介
  • 产品案例

压敏电阻器,压敏电阻,氧化锌压敏电阻器,压敏电阻厂家-东莞市柏雅电子科技有限公司

一、压敏电阻外形尺寸参数

NO.

客户料号

规格型号

外形尺寸(mm)

D Max

T Max

min

F±0.5

φd±0.1

c Max

01


JNR14D201KBN

16.0

13.5

27

7.5

0.75

3.0

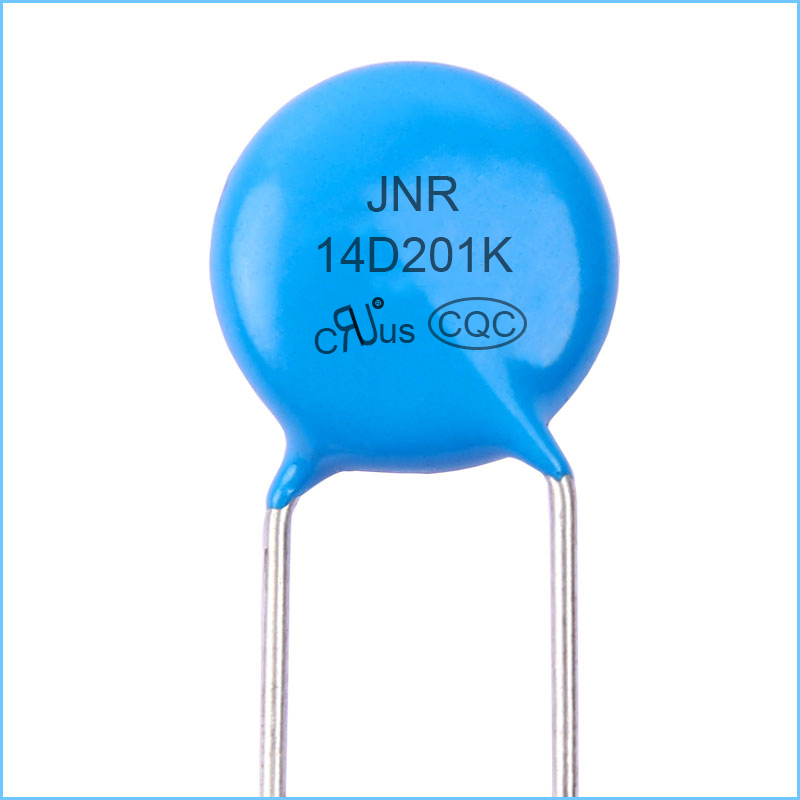

二、压敏电阻产品外形图




三、氧化锌压敏电阻器特性

规格

型号

最大连续

工作电压

最大能量

最大

峰值电流

压敏电压

最大限

制电压

静电

容量

JNR

AC rms

(V)

DC rms

(V)

(10/1000us)

(J)

1 time

(A)

2 time

(A)

V1mA

(V)

VC

(V)

1KHZ

(PF)

14D201K

130

170

57



4500

2500

200(185-225

340

970

四、压敏电阻代码表示方法

代码示例:

JNR 14 D 201 K BN

    (1)  (2)  (3) (4)  (5) (6)

项目

表示意义

(1)

公司标志

(2)

产品直径(14=14.0mm)

(3)

圆形

(4)

压敏电压(201=200V)

(5)

压敏电压允许偏差:(K=±10%)

6

包装方式;散装

五、压敏电阻成份表

NO.

名称

材料名

生产厂家

型号

1

银电极

银浆

新日化

SP-260PL

2

氧化锌陶瓷介质体

氧化锌

Jiangsu Xinhua Sanyuan Co.,Ltd.

Zinc Oxide

3

无铅焊锡

Sn98%,Ag2%

               南京达迈

Sn:98%

Ag:2%

4

镀锡铜包钢引脚

镀锡铜包钢线

芜湖恒泰电子材料限公司

0.38-0.70mm

5

外包封体

环氧树脂

天津凯华

EM-H,EM-L

6

标志

激光

台湾和轩


六、压敏电阻产品系列尺寸表

尺寸

代号

型号及尺寸(mm)

05D

07D

09D

10D

14D

18D

20D

D max

7.5

8.5

11.5

13.0

16.0

22

25

d(±0.1)

0.6

0.6

0.6

0.75

0.75

0.8

0.8/1.0

T max

4.0/7.3

4.0/7.9

4.0/9.6

4.0/9.7

4.0/14.4

5.2/14.8

5.5/14.8

F(±0.5)

5.0

5.0/7.5

5.0/7.5

7.5/10.0

7.5/10.0

7.5/10.0

7.5/10.0

L min

25.0

25.0

25.0

25.0

25.0

25.0

25.0

C max

3.0

3.0

3.0

3.0

3.0

3.0

3.0

七、压敏电阻产品认证


八、压敏电阻产品性能
